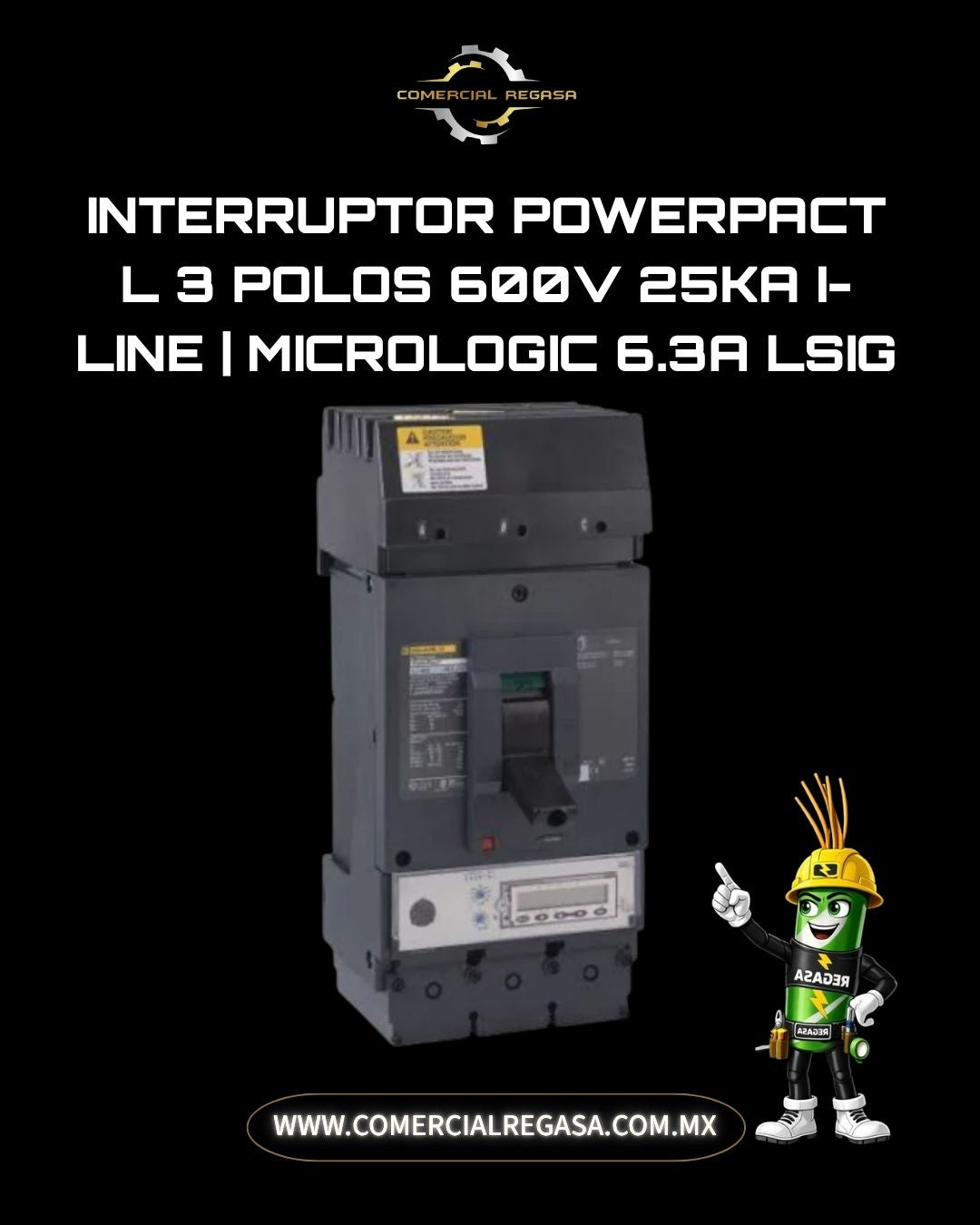

Interruptor PowerPacT L 3 Polos 600V 25kA I-Line | MicroLogic 6.3A LSIG

El interruptor termomagnético PowerPacT L-Frame de 3 polos es una solución de vanguardia diseñada para proteger sistemas eléctricos industriales y comerciales contra los daños catastróficos causados por sobrecargas y cortocircuitos.

Este interruptor de caja moldeada destaca por su alta confiabilidad y rendimiento, estando equipado con unidades de disparo electrónicas de última generación.

Todos los interruptores de la familia PowerPacT L-Frame incorporan contactos giratorios de doble ruptura, una tecnología avanzada que reduce drásticamente la magnitud de la corriente pico durante una falla por cortocircuito, minimizando el esfuerzo térmico y mecánico en toda la instalación.

Asimismo, cuentan con un botón integral push-to-trip en la cubierta frontal que permite disparar manualmente el interruptor para realizar pruebas de seguridad y mantenimiento preventivo.

Especificaciones de la Unidad de Disparo MicroLogic 6.3A

Este modelo en particular está equipado con la unidad de disparo electrónica MicroLogic Ammeter (Amperímetro) 6.3A, la cual ofrece:

• Funciones de Protección LSIG: Proporciona un control total sobre las curvas de protección:

1. L (Long time / Largo retardo para sobrecargas).
2. S (Short time / Corto retardo para cortocircuitos selectivos).
3. I (Instantaneous / Instantáneo contra cortocircuitos severos).
4. G (Ground fault / Falla a tierra integrada para máxima seguridad del sistema).

• Monitoreo Incorporado: La pantalla de la unidad de control permite la medición de corriente por fase en tiempo real, facilitando la gestión de la energía y el diagnóstico de fallas en el tablero.

Conexión y Configuración Técnica

• Montaje I-Line: Diseñado para una instalación rápida, segura y enchufable en tableros de distribución tipo I-Line de Schneider Electric en el lado de la línea (Line side).
• Terminales de Carga: Cuenta con zapatas mecánicas industriales (Mechanical lugs) en el lado de la carga (Load side) para una sujeción firme de los conductores de salida.
• Capacidad Nominal de Corriente: Clasificado para una operación continua del 80% de su capacidad nominal.
• Secuencia de Fases: Configuración de fase estándar ABC.
• Capacidad de Interrupción y Voltaje: Soporta voltajes de operación de hasta 600 VCA con una capacidad interruptiva de 25 kA.

Aplicaciones Industriales

• Centros de Control de Motores (CCM) y tableros de distribución principal I-Line.
• Protección de alimentadores principales en plantas de manufactura, infraestructura y edificios comerciales de gran escala.
• Resguardo de transformadores, bancos de capacitores y sistemas de energía crítica.
