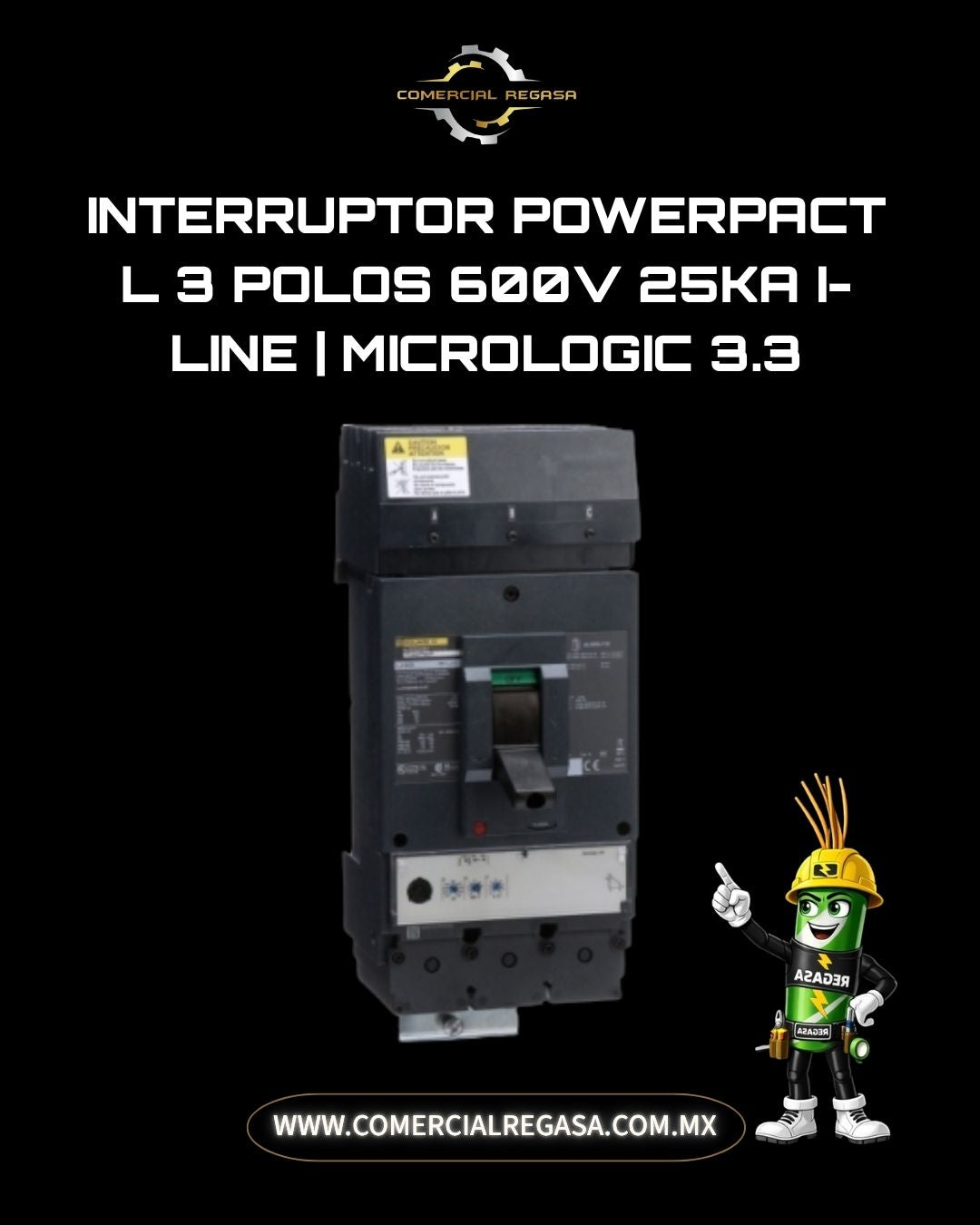

Interruptor PowerPacT L 3 Polos 600V 25kA I-Line | MicroLogic 3.3

El interruptor termomagnético PowerPacT L-Frame de 3 polos es una solución de protección eléctrica industrial de alta gama, diseñada específicamente para resguardar sistemas de distribución contra los daños severos provocados por sobrecargas y cortocircuitos.

Este interruptor de caja moldeada destaca por su flexibilidad operativa al incorporar unidades de disparo electrónicas avanzadas que garantizan una respuesta sumamente precisa ante fallas.

Todos los interruptores de la familia PowerPacT L-Frame están equipados con contactos giratorios de doble ruptura, una tecnología avanzada que reduce drásticamente la magnitud de la corriente pico durante una falla por cortocircuito, limitando de manera eficiente el esfuerzo térmico y mecánico en toda la red eléctrica.

Además, para facilitar las tareas de mantenimiento y verificar el correcto funcionamiento del mecanismo, integran un botón push-to-trip en la cubierta frontal que permite disparar manualmente el equipo.

Especificaciones de la Unidad de Disparo MicroLogic 3.3

Este modelo incorpora la unidad de control electrónica MicroLogic 3.3, optimizada para la protección estándar de circuitos y alimentadores industriales mediante funciones de protección electrónica fija y ajustable:

• Funciones de Protección LI: Ofrece un control coordinado sobre la curva de disparo:

1. L (Long time / Largo retardo para protección de sobrecargas térmicas con ajuste de corriente).
2. I (Instantaneous / Protección instantánea ajustable frente a cortocircuitos de gran magnitud).

Conexión y Opciones de Montaje

• Sistema Enchufable I-Line: Este modelo cuenta con terminaciones tipo I-Line en el lado de la línea, lo que permite un montaje rápido, seguro y sin necesidad de herramientas especiales dentro de los tableros de distribución autosoportados de Schneider Electric.
• Versatilidad de la Serie L: Los interruptores PowerPacT L están diseñados bajo una arquitectura flexible, disponibles comercialmente en configuraciones de 3 y 4 polos bajo sistemas de montaje en base (Unit Mount), enchufables en panel (I-Line) y construcciones removibles (Drawout).
• Capacidad Nominal y Voltaje: Ofrece un desempeño estable y robusto en voltajes de operación de hasta 600 VCA con una capacidad interruptiva de 25 kA.

Aplicaciones Recomendadas

• Alimentación y protección principal en tableros de distribución I-Line comerciales e industriales.
• Resguardo de subestaciones, acometidas eléctricas y centros de carga de alta demanda.
• Infraestructura crítica, plantas de manufactura pesada y sistemas HVAC industriales.
